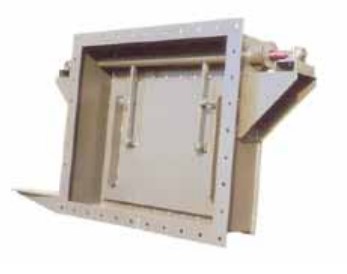

CMO SC-031 Клапан газовый с квадратным или прямоугольным сечением из литейной углеродистой стали

Модель серии SC представляет собой газовую заслонку, предназначенную для установки между фланцами газовых трубопроводов. Заслонки типа SC оснащены одной створкой в виде дверцы с коротким временем открытия и закрытия. Стандарт CMO предусматривает конструкцию, позволяющую работать под давлением до 600 мбар с рекомендуемыми скоростями до 35 м/с и температурами до 900 °C. Данная заслонка обладает относительно высокой герметичностью при закрытии, которая составляет 98–99 % с уплотнением металл/металл и может достигать 99,9 % с системой уплотнительных прокладок. Стандартная конструкция заслонок серии SC предусматривает выполнение монтажа валов привода таким образом, чтобы он всегда оставался в горизонтальном положении, но по индивидуальному заказу заслонка может быть установлена вертикально.

Заслонка SC состоит из лопатки, которая вращается вокруг вала, проходящего через одну сторону лопатки (аналогично работе дверцы). На торцах заслонка соединена с трубопроводами посредством фланцев. Обычно заслонки SC поставляются в сборе, за исключением индивидуальных случаев, требующих специальных средств транспортировки в связи с большими размерами заслонки

Корпус заслонки SC представляет собой сварную конструкцию и может изготавливаться из различных материалов. Стандартные размеры конструкции составляют от 150x150 мм (минимум) до 3000x3000 мм. Заслонки большего размера могут быть изготовлены по индивидуальному заказу. Лопатка плоской конструкции с усилительными вставками и креплением на полуосях. Система плоских лопаток обладает достаточной жесткостью, чтобы выдерживать рабочие давления, и не создает значительных потерь.

Заслонки SC имеют два типа уплотнений. В зависимости от области применения заслонки можно выбирать один из следующих вариантов: свободный клапан (герметичность до 97 %) для сред с высоким содержанием пыли, уплотнение металл/металл (герметичность до 99 %), а также уплотнение с прокладкой для применений, требующих повышенной герметичности (до 100 %), с уплотнением для воздушной камеры.

Компания CMO поставляет заслонки с подшипниками, размещенными снаружи и отделенными уплотнительной прокладкой. Таким образом, подшипники не соприкасаются с источниками тепла и коррозии, что повышает срок их эксплуатации. Это также дает возможность менять уплотнительные прокладки без снятия подшипников, что значительно облегчает работы по техническому обслуживанию заслонки.

Конструкция заслонок CMO предусматривает нанесение внешнего теплоизоляционного слоя толщиной до 200 мм. Чтобы не снимать теплоизоляцию для замены подшипников и сальниковой набивки, в теплоизоляционном слое оставляется соответствующий просвет.

Характеристики SC-031

• Максимальная рабочая температура задвижки: + 900 °C
• Давление Ру: до 600 мБар
• Скорость потока: 35 м/с
• Корпус задвижки типа SC: сварная конструкция, изготавливается из различных материалов
• Стандартные размеры конструкции: от 150x150 мм (минимум) до 3000x3000 мм. По запросу заказчика могут быть изготовлены задвижки SC большего размера.
• Герметичность при закрытии: 98–99 % с уплотнением металл/металл и 99,9 % при уплотнении из эластомера
